VY全橋應變片
產品詳細介紹

 -

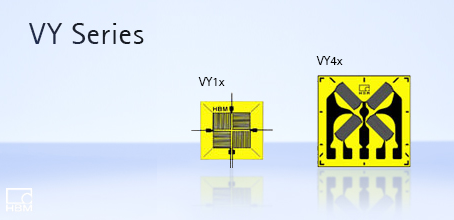

 VY系列 HBM全橋片 帶有 4 個測量柵絲

 1-VY11-3/120   1-VY11-6/120  1-VY41-3/120   1-VY41-3/350   1-VY43-3/120

 VY 全橋片帶有 4 個測量柵絲, 呈 90° 排列。典型的應用包括 拉向/壓向 應力狀態分析以及進行剪切力應力分析。

 HBM 提供的全橋片寶庫:

  •   VY1 0°/90° T 型全橋片 具有不同的溫度響應范圍，額定電阻為 120 ohms，適用于鋼和客戶指定材料。

  •   VY4 剪切全橋片  具有不同的溫度響應范圍，額定電阻為 120 或 350 ohms，適用于鋼，鋁和客戶指定材料。

 VY1 和 VY4 的應用詳情見 "使用惠斯通電橋" 和 "如何使用應變片進行測量".

 測量柵絲為 康銅，基底材料為聚酰亞胺。


我們?yōu)槟峁┒喾N幾何形狀和尺寸的箔式應變片，每種應變片均適用于以下材料：

  • 熱膨脹系數匹配編碼: 1   鐵素體鋼 (10.8 ppm/K; 6.0 ppm/°F);
  • 熱膨脹系數匹配編碼: 3   鋁 (23 ppm/K; 12.8 ppm/°F);
  • 熱膨脹系數匹配編碼: 5   奧氏體鋼 (16 ppm/K, 8.9 ppm/°F);
  • 熱膨脹系數匹配編碼: 6   石英玻璃/復合材料 (0,5 ppm/K; 0.3 ppm/°F);
  • 熱膨脹系數匹配編碼: 7   鈦和灰鑄鐵 (9 ppm/K; 5.0 ppm/°F);

帶引線 VY1 T 型全橋應變片

訂購號

額定電阻

尺寸 [mm/inch]

接線端子

首選類型

測量柵絲

基底

[Ω]

a

b

c

d

1-VY11-3/120

120

3
0.118

7
0.276

13.5
0.531

13.5
0.531

LS5/7

1

鋼(1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | >塑料 (8) | 鉬 (9)

1-VY11-6/120

120

6
0.236

14
0.551

23
0.906

23
0.906

LS5/7

1

鋼(1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | >塑料 (8) | 鉬 (9)



帶焊盤 VY4 剪切/扭轉 全橋片

訂購號

額定電阻

尺寸 [mm/inch]

焊接材料

首選類型

測量柵絲

基底

[Ω]

a

b

c

d

1-VY4x-3/120

120

3
0.118

1.3
0.051

9.8
0.386

10
0.394

LS7

1

鋼(1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | >塑料 (8) | 鉬 (9)

1-VY4x-6/120

120

6
0.236

2.7
0.106

18
0.709

17
0.669

LS4

-

鋼(1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | >塑料 (8) | 鉬 (9)

1-VY4x-3/350

350

3
0.118

1.2
0.047

9.8
0.386

10
0.394

LS7

1,3

鋼(1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | >塑料 (8) | 鉬 (9)

1-VY4x-6/350

350

6
0.236

2.7
0.106

18
0.709

17
0.669

LS4

-

鋼(1) | 鋁 (3) | 奧氏體鋼 (5) | 石英玻璃 / 復合材料 (6) | 鈦 (7) | >塑料 (8) | 鉬 (9)
