RDS系列裂紋擴展片 HBM應變計

HBM 裂紋擴展片用于測量部件的裂紋擴展。

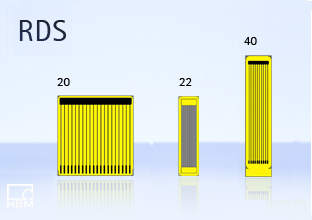

RDS20 和 RDS40 包括 電子隔離電阻。

裂紋擴展應變計 包括平行排列的測量柵絲，當在裂紋擴展片下的裂紋擴展時，裂紋擴展片柵絲將斷裂. 這將會引起應變片的電阻變大.

連接裂紋擴展片

有兩種型號裂紋擴展片: RDS22 包括兩個平行的軌道，如果裂紋片擴展，其將被撕開。

當裂紋擴展時，這將大幅提高應變片的電阻值。這是探測裂紋擴展的最容易的方法，其只需要連接放大器，例如 HBM  MGCplus 或 Spider8 等。

由RDS 產生的電阻 (R) 依賴于撕裂連接，其非常容易被計算出。在這種情況下 n 個相同的電阻 (Ri) 是并聯的。:

如果柵絲被拉斷，描述如下

這個測量過程可通過應變測量放大器完成。圖中顯示 RDS 被連接到放大器上，并獲得了一個電阻變化。

為了盡量減小溫度引起的變化，可以使用高穩定性的固定電阻。為保持更高的靈敏性，可以選擇高阻值的電阻。
