XY和RY HBM應變片 用于殘余應力分析

HBM 可以為您提供采用環槽或鉆孔理論用的殘余應力應變片。

兩種理論的共同特點是，將應變花安裝到工件上，采用特定的方法來釋放殘余應力。采用環形槽方式. 測量的精度取決于鉆孔深度。采用高速鉆孔理論，其最大特定是不會產生新的殘余應力。

通過上述兩種方法，殘余應力應變片將會檢測到引應力產生的變化，然后計算得出殘余應力。

環槽理論: RY51 應變花主要用于測量 不知道主要應變方向的殘余應力測量 ，采用環形槽方式. 測量的精度取決于鉆孔深度.

由于應變計表面有一層印刷電路，因此智能用于輕微彎曲的表面或者平面. 應變片包含焊接點，溫度系數與鋼匹配。

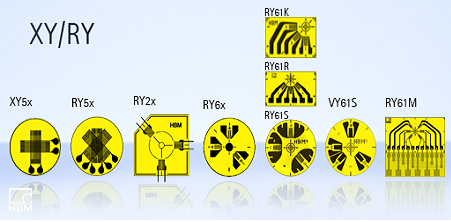

 •   XY51: 用于 知道主應力方向 的殘余應力分析

 •   RY51: 用于 不知道主應力方向 的殘余應力分析

鉆孔理論: RY21 和 RY61SG 采用相應的鉆孔設備。其結果是整個鉆孔深度的殘余應力的積分平均值。

 •   RY21: 容易處理，溫度響應適合于鋼

 •   RY61: 由于應變花表面帶有印刷電路板，只能用于平面或輕微的弧面。

高速鉆孔理論: 應變花專為高速鉆孔設計。其采用特殊的鉆孔技術，速度高達 350.000 - 400.000 revs./min。這樣就阻止了由于鉆孔產生新的殘余應力。殘余應力測量精度和鉆孔的深度相關。

  •   RY61K

   •   RY61R

   •   RY61S

   •   VY61S

   •   RY61M:

     擁有專利的 RY61M 對稱性高速鉆孔應變花專門用于基于鉆孔理論的應力測量和測試。其提供6個測量柵絲，而不是采用傳統的三個柵絲。他們均勻分布在孔的周圍，應變柵絲相互配對，可以將信號平均化。這樣，由于偏心導致的測量誤差就可以減少5倍。而且連接更方便，因?yàn)闇y(cè)量柵絲已經在載體箔片或通過印刷電路板連接好了。

我們?yōu)槟�提供多種幾何形狀和尺寸的箔式應變片，每種應變片均適用于以下材料：

• 熱膨脹系數匹配編碼: 1   鐵素體鋼 (10.8 ppm/K; 6.0 ppm/°F);
• 熱膨脹系數匹配編碼: 3   鋁 (23 ppm/K; 12.8 ppm/°F);
• 熱膨脹系數匹配編碼: 5   奧氏體鋼 (16 ppm/K, 8.9 ppm/°F);
• 熱膨脹系數匹配編碼: 6   石英玻璃/復合材料 (0,5 ppm/K; 0.3 ppm/°F);
• 熱膨脹系數匹配編碼: 7   鈦和灰鑄鐵 (9 ppm/K; 5.0 ppm/°F);
