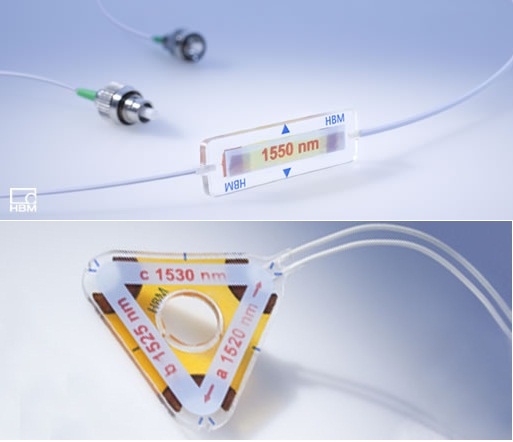

HBM 光學應變計采用不超過 4-9 微米直徑的布拉格光柵的 玻璃纖維 制造，一般來說，人的頭發直徑為60-80微米，纖維芯被直徑大約125 微米的純玻璃覆蓋層所包圍。

HBM 專利光學應變計采用成熟的技術,而且非常容易使用. 和使用傳統的應變計沒有任何不同. 你無須學習任何新技巧，焊接、保護和連接等。 專利設計 保護了光纖并使測試安裝更方便和快速。這樣你便可以從光學傳感器技術和廣泛的電學應變計中獲益。

光學效應用于應變測量是因為放射點的距離和由于應變導致的波長的改變。

基于布拉格光柵的應變片有以下優勢：

• 對電磁場不敏感。

• 可以用于可能爆炸的環境。

• 高震動負載情況下，材料（玻璃）不會產生故障。

• 可以測量更大的應變，一般電阻應變片的最大應變?yōu)閿?shù)百微應變，而光學應變片的可測量的最大應變?yōu)?000微應變。

• 更少的連接線，因此會對測試物體產生更少的干擾。

• 互連需要大量的傳感器，不同的布拉格波長可以集成在一個光纖中。

以前, 測試物體布拉格光柵的光纖的安裝是通過粘合光柵的任何一邊，光柵必須施加預應變以測量負應變，這意味著負應變方向的測量會受到限制，因為其精確地反應方向和預應變值。因為光柵位于光纖內部，預應變和安裝產生的應變可能造成光纖不必要的損害。

這就是來自HBM 光纖應變計的優勢, 因為其帶有布拉格光柵的光纖對稱嵌入到復合材料中。采用這種專利技術，正反向的應變都可以被感應。

HBM 成熟可靠的光纖傳感器技術, 更容易操作.

在處理光學或傳統（電子）應變計沒有任何差別。您不必學習新的技能：粘接，覆蓋，連接等，都是相同的。專利技術使提供更高的光纖保護，安裝更快速和方便. 你可以從光纖技術和廣泛的電子應變計附件中獲益。

Best of both worlds

HBM's 測量技術可以保證采用電學和光學應變計均可以進行同步數據采集， HBM catman AP 軟件的EasyOptics 模塊，可以使你從不同類型的傳感器上獲取和分析數據。

溫度補償，獲得更精確的測量結果

光學傳感器,例如 K-OR 或 K-OL 是對溫度具有依賴性的。在溫度變化比較大的情況下進行應變測試或應變測量，溫度引起的應變和機械應變被同時測量。如果只對機械應力進行測量需要對溫度應變進行補償。采用 K-OTC, catman®AP 測量軟件可以對溫度應變進行補償。軟件使用方便，通過數學補償功能，可以非常簡單實現。

由于創新的特性, K-OTC 光學應變片非常適合 應變測試或應變測量，尤其是惡劣環境下的材料測試，例如，高壓環境。

應用領域:

• 應力測試/應力測量
• 航空航天
• 汽車工業
• 軌道交通
• 巖土工程

潛在應用:

• 斜坡監控
• 管道固定監控
• 管道施工監控 (隧道銜接等.)
• 靜態和動態負載測量

• 測量點安裝更快，更節省成本
• 對潮濕和有水的環境不敏感
• 對交變負載穩定性更強
• 更好地利用測試系統, 無需停機
• 大應變測量，最高達 7000μm/m.
